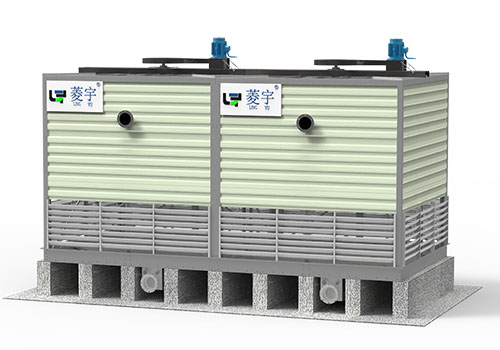

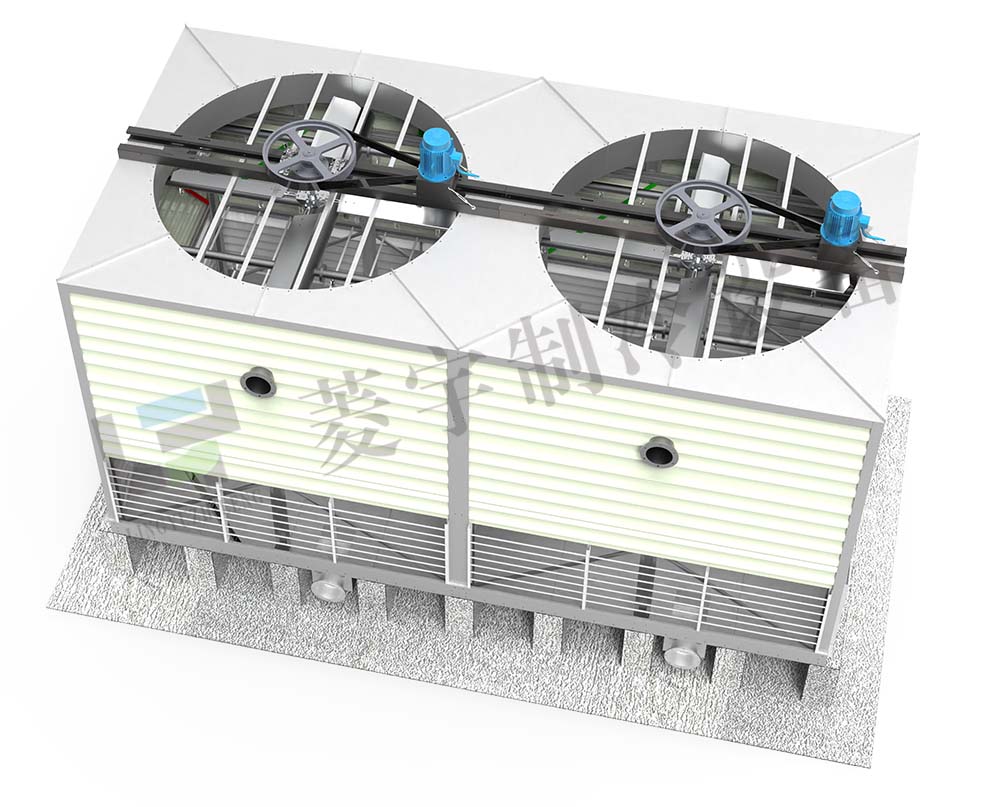

菱宇LYN系列方塔特性：

1、LYN系列冷却塔塔芯材料由PVC聚乙烯片吸塑而成,由于采用了大点波填料,散热面积增长系数大,水流在板面上分布性能好,水和空气流经板面时扰动大等优点。填料不易变形,耐高温,且阻燃性能好,风阻系数小。淋水填料尾端采用惯性撞击分离法的技术原理设计有收水器,配合低动压之六叶型风机,能使漂水损失降至十万分之一的水平。

2、冷却塔塔体采用酒钢的镀镁铝锌板为骨架,重量轻,强度大,钢性好,开机时共振弱,能平稳的承受冷却塔在运行时的各种载荷,稳定性好。所有五金件均为达克罗工艺,有良好的防锈防腐性能。塔身与基础的连接采用膨胀螺栓或烧焊固定,既方便又稳固。上述特点保证冷却塔在强风强腐蚀环境下运转正常,不受自然气侯的影响。

3、LYN系列冷却塔玻璃钢制品选用进口面胶和色种制作,使玻璃钢制品色彩鲜艳、色调均匀、耐老化且弯曲强度高。经检测,其表面光洁度达到95~100光泽单位,整个冷却塔塔体玻璃钢件配合严密,外形美观。

4、LYN系列方形冷却塔正常运转储水量特别大,留有足够余量以供停机储水,开机时抽水,并有两套补水系统以保证特殊情况下的正常运转,成功的解决了关机溢水之患和开机抽空之虑。

5、LYN系列方形冷却塔采用低转速驱动冷却塔专用风机,风量大,静压低,风速均匀,涡流少,噪声低,效率高。在填料的安装处理上采用填料埋入水中的设计方案减少了冷却塔的滴水噪声,达到了低噪效果。在冷却塔的整体设计上,由于加大了填料体积,淋水密度减小,防止了流水噪声的产生

6、LYN系列方塔安装方便，维护简单。

（1）方塔零配件组合性与通用性强，易于安装。

（2）底盆有一定的倾斜度，便于冲洗淤泥。

（3）入风网的设计降低了漂水损失。填料突起的细波纹使水接触面更大。填料分层放置，层与层之间均有一次热水的再分布过程。

（4）采用喷头，耐酸、耐碱、耐高温，洒水均匀，使用寿命长。

A、塔体金属构件：  构成塔体的金属为镀镁铝锌板，符合相关材料的国家标准，刚性佳、重量轻、互换性强，在恶劣的环境下长时间运行正常。所有金属件均经理论力学、材料力学设计，结构新颖，牢固可靠，组装易行，互换性强。

B、塔体表面构件：  采用强化复合材料玻璃钢（F.R.P）构成，表面光泽度达到95-100光泽单位。色种采用进口“大日本油墨DIC”制成（材料 POLYTON J—8017），色种内含U.V.S.光稳定剂,吸收紫外线、色调均匀耐老化、不易褪色，历久尤有光泽。面胶内添加美国进口轻粉（DEGUSSA / AEROSIL 200 / 321293）面胶厚度0.3-0.5 mm。玻璃钢产品厚度3～5 mm ，产品弯曲强度经国家质量监督站检测大于250 MPa,，凸突型加强筋板结构，模块式设计，装配灵活，不变形，独特的美观外形设计，与现代建筑的整体造型相吻合。

C、电机：选用全封闭自冷式低噪音冷却塔专用电机。配有进口密封含油轴承，防护等级IP55，绝缘等级F级，380（V）/3ψ/50(HZ)。体积小、重量轻、立式安装定位简单、起动性佳、运行可靠，维护方便。特设的湿热环境下电机轴防水胶圈、接线盒防水胶垫、安装座特殊排水孔，保证了电机不受浸湿，长期运行无损，寿命在7年以上 。

D、电机架：采用国际先进设计理念，在塔体钢结构框架上一次定位，采用热镀锌钢制作，散件少，安装方便，刚性好，振动小，稳定性能高，不受玻璃纤维老化影响，传动件不易损坏。

E、减速器：内配进口轴承，上下端均装有保险油封，防水性能佳，避免水气浸蚀轴承。圆盘形钢座支托和幅板式带轮设计，结构紧凑，配以静平衡校核，运行平稳，噪音低。独特的倒置式、维护保养方便。

F、皮带：选用日本三星或者浙江三维三角带，由先进的聚合热塑弹性材料制成，耐磨、耐油、耐水、耐老化和化学品，不易伸长，挠曲性能佳，平稳性好，传动功率大散热快，使用寿命大于1000h

G、进水主管道和分支管：全部采用304不锈钢材质进行加工制作，洒水管道长时间工作不会造成腐蚀现象，增加冷却塔的运行效果和使用寿命。

H、风筒：独特的流线型进风口和密合的叶片风筒间隙，可使气流平稳的进入风筒，避免了涡流的产生，减少了风机能耗，风筒上置有扩散式消音筒，降低了出风口风速，减少了动能损失，节省了能耗，减少湿热气流再回流，模块式设计，拼装方便。

热交换散热填料介绍

由抗化学腐蚀的进口原生料P.V.C片材经真空吸塑而成，其性能指标符合NDG88-89《塑料淋水填料技术规定》。填料它的效率高低，取决于冷却水与空气在填料中充分接触的程度。

本公司的填料耐温50℃~68℃，耐老化、性能优良、寿命长氧指数达到33.1。其优点如下：

(1) 热交换性能好，冷却效率高

填料为薄膜式，突起的细波纹使水接触面更大。填料分层放置，层与层之间均有一次热水的再分布过程。

(2) 亲水性好、通风阻力小

表面呈现粗糙、较光滑平面的填料亲水性好，吸水率小于0.015%，使更多的水流形成薄膜，而不溅落，使水和空气更充分地接触同时使水与空气在流动时表面扰动大。填料组装后入风面是呈蜂窝状的导流器，有良好的均布风效果，提高并稳定了水气的热交换强度。入风端倾斜30°角，降低了漂水损失。在填料末端设置有按撞击分离法设计的收水器，使漂水损失控制在十万分之五以内。

由于填料的散热在横流塔中占整个温降的85%以上。冷却塔的散热过程主要在散热填料面板上进行，填料表面上的水膜缓慢流下，里层水膜为湿度100%的高焓值湿空气，水分子从高焓值区域跑向低焓值的进塔新风中，使出塔空气焓值变大。而随着水分子浓度降低，循环热水中的水分子不断蒸发从液态变为气态，从而带走蒸气潜热。依上述原理，填料的优劣是制冷效果的关键。菱宇牌冷却塔填料扰度大/立体三维变形/定位准确；静压损失小，气流阻力小；水流时间长（3000~3500mm）；接触面积大，面积增长系数大；水、气分不均匀（进气口有蜂窝状的风分布装置，使塔不会因片距不均匀而产生风分布不均匀现象，均布的风负荷使塔的散热填料面积得到使用；不变形；不破碎；系水性好；强度高；低噪声低漂水；长寿命；不滋生青苔，因蜂窝状进风口的三维特性，使阳光大部分不能射入塔体填料表面，因此填料表面难以长青苔；）

(3) 安装方便，易清洗，运输方便

该散热填料采用不粘穿杆式，安装简便，便于清洗，且成功解决了粘接填料因吸尘积垢、自重而产生变形，且变形后积垢更加严重、难于清洗的问题。填料阻燃性能好，经检测：阻燃氧指数指标大于32。达到国家B1级难燃标准。

H、隔板：每台单体冷却塔拼装连体塔时中间都有隔板和检修门,菱宇公司的连接隔板为全封闭式，当某一隔间停风机检修时，抽风不会引起风流短路。挡板为玻璃钢和机体玻璃钢框架材质相同。

I、溢流口、排污口： 为防止水满溢出塔外，布水盘设置有溢流口，能调整水位高度在标准限度内，使淋水密度在设计的范围内。超低的排污口预留，可保证冷却塔长期运行中产生的污垢沉积在底部并排出塔外。

J、补水： 补水球阀为不锈钢制品，设置在倾斜式底盆上，方便补水的观察和调校，倾斜的底盆设计，有利于清洗，排污。

K、大容量储水箱介绍：

LYN系列方形冷却塔正常运转储水量特大，留有足够余量以供停机储水，开机时抽水，并有两套补水系统以保证特殊情况下的正常运转，成功的解决了关机溢水之患和开机抽空之虑。

防滴水噪声和风机噪声措施介绍：

LYN系列方形冷却塔采用低转速驱动冷却塔专用风机，风量大静压低，风速均匀，涡流少，噪声低，效率高。在填料的安装处理上采用填料入水中的设计方案完全减少了冷却塔的滴水噪声，达到了低噪效果。在冷却塔的整体设计上，由于加大了填料体积，淋水密度减小，防止了流水噪声的产生。风机在低转速的前提下可达到较高的风量，风压值，并且达到降低噪声的要求。

风机降噪方面，独特的流线型进风口和密合的叶片风筒间隙，可使气流平稳的进入风筒，避免了涡流的产生，减少了风机能耗，风筒上置有扩散式消音筒，降低了出风口风速，减少了动能损失，节省了能耗，减少湿热气流再回流，降低了噪音。

冷却塔漂水严重是许多冷却塔厂家所遇的而一直未被很好解决的难题。我公司工程师及技术人员经过十几年的冷却塔生产经验，对逆流式冷却塔漂水做了深入研究，找出了漂水原因并采取了许多切实可行的解决办法，飘水率≤1‰。

主要漂水原因有以下三点：

1、冷却塔由风机抽力将较小水滴从风筒口抽出冷却塔外。

2、饱和状态的湿热空气在离开冷却塔以后遇到外界湿冷空气达到过饱和状态，凝结成小水珠，形成飘水。

3、水从填料入风口漂出；

针对以上原因，防止冷却塔漂水可从以下几方面去控制：

1、LYN系列采用高静压风机，在风量一定的情况下，加大迎空气的迎风面可降低风机转速，从而降低水滴速度，减小风筒漂水。

2、填料组装后入风面是呈蜂窝状的导流器，有良好的均布风效果，提高并稳定了水气的热交换强度。入风端倾斜30°角，气流可有产导入，水滴却无法溅出，降低了漂水损失。

3、塔体外侧的填料倾斜式安装斜坡设计，能避免水滴外漏，上方挡板有20公分宽可以阻止播水外撒，因填料对水流有导向作用，故无需挡水百叶栏栅，对进风风阻的影响会小很多。

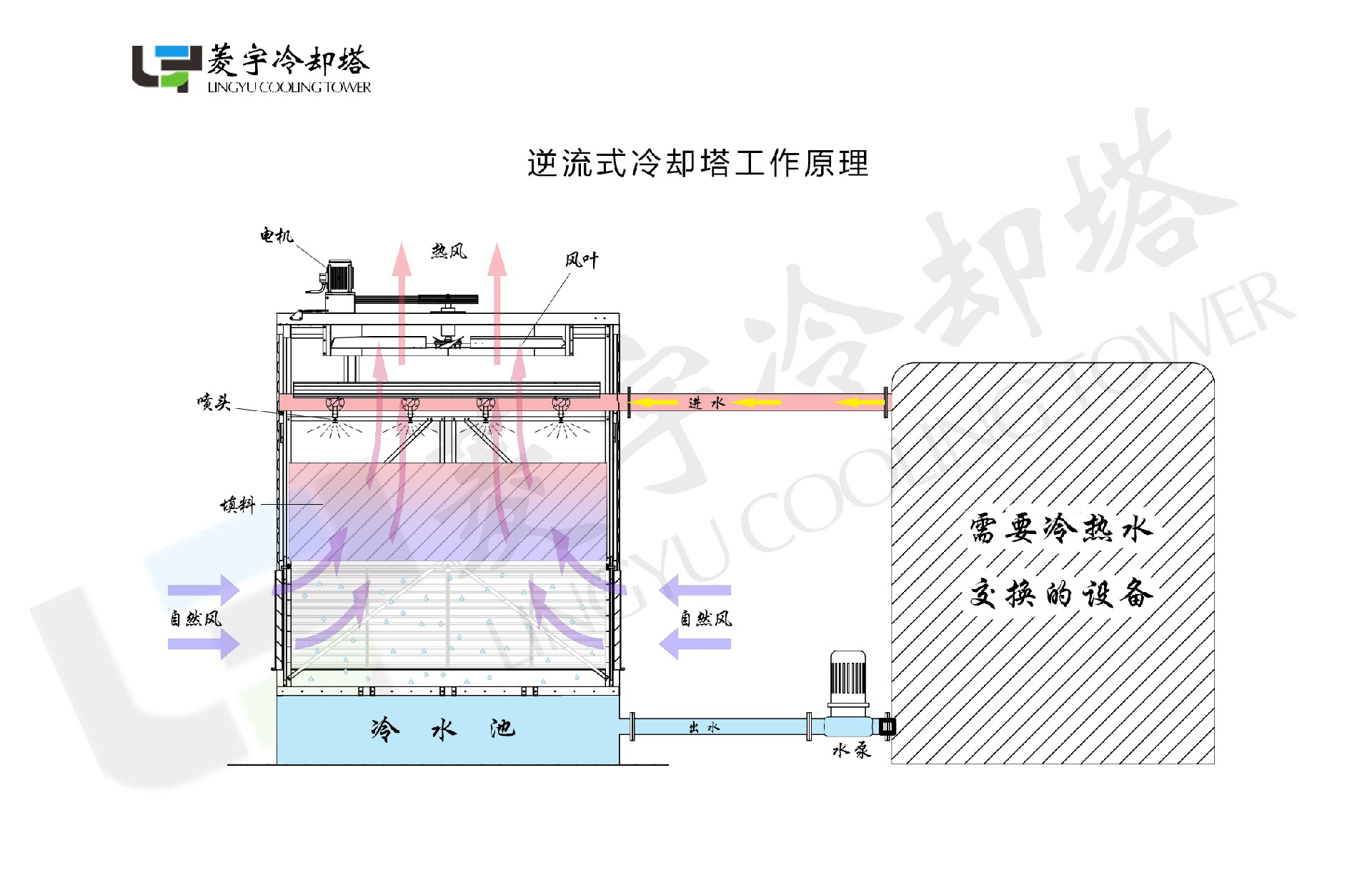

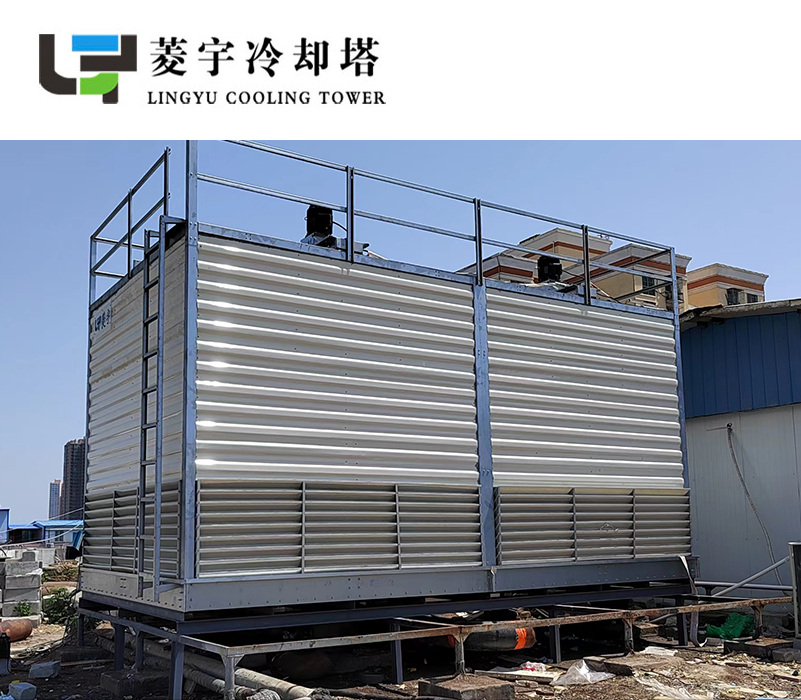

菱宇LYN方形逆流塔特点：

1、水在塔内填料中，水自上而下，空气自下而上，两者流向相反一种冷却塔。

2、逆流冷却塔热力性能好、分三个冷却段：

①布水器到填料顶这一空间，此段的水温较高，所以仍可将热量传给空气。

②填料水与空气热交换段。

③填料至集水池空间淋水段，水在此段被冷却称之为“尾效”。在我国北方水温可下降1-2℃。综上所述，逆流塔比横流塔在相同的情况下，填料体积小20%左右，逆流塔热交换过程更合理冷效高。

3、配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、防冻化冰措施更容易。多台可组合设计，冬季以所需的水温水量可合并单台运行或全部停开风机。

4、施工安装检修容易、费用低，常用在空调和工业大、中型冷却循环水中。

菱宇方形逆流式冷却塔大部分配件和横流相似，区别在于：

1、填料尺寸为500*1000.

2、逆流式冷却塔的尺寸为正方形，横流式为长方形。

3、逆流塔的进风是从下部的四周，横流式是从塔的两侧。

4、逆流塔的散水方式为喷头式，横流式是洒水盆式。
